Brosse rouleau cylindrique modulaire

Ces brosses industrielles, caractéristiques par leur forme cylindrique, sont composées d’un corps en plastique standard et avec la fibre choisie pour l’application à réaliser, insérées en touffes réparties en parallèles, en quinconce ou en hélice selon l’application dans laquelle la brosse est utilisée. Dans ce type de brosses cylindriques industrielles, les brins sont fixés au support grâce à des agrafes métalliques qui se fixent au fond des trous précédemment réalisés, et peuvent être des agrafes inox si l’application l’oblige à travailler à l’état humide.

Nos modules de brosse sont sertis les uns aux autres par sertissage des dents ou des tetons, selon le modèle. Former des rouleaux de nettoyage cylindriques de la longueur dont vous avez besoin. Les rouleaux cylindriques modulaires peuvent être entraînés ensemble avec l’arbre grâce aux embouts équipés de 3 vis de réglage chacun, placés aux extrémités du rouleau.

Nous utiliserons des brosses cylindriques industrielles modulaires pour laver et guider les fruits ou toute pièce délicate, nettoyer les bottes dans les industries carniques, nettoyer d’autres rouleaux et bandes transporteuses, ou pour l’ébavurage léger, le polissage, le polissage et le satinage. Brosse pour convoyer, alimentaire, spirale, industrielle, de picotage, rotative, à vaches…

Cepillos cilíndricos fibra plástica
cepillo-6

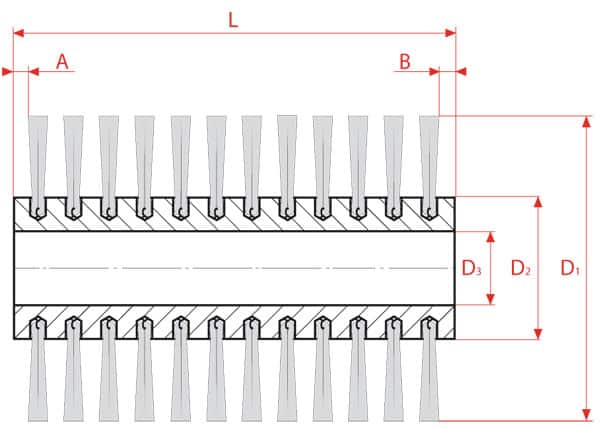

Bases pour la cotation des brosses cylindriques modulaires

brosse cylindrique

D1 = Diamètre extérieur
D2 = Diamètre du noyau
D3 = Diamètre de l’arbre
D = Diamètre de la touffe
L = Longueur totale
A / B = Distance entre le 1er trou et les bords du noyau

Longueur utile de brossage = L – A – B
PT / PL = Disposition des touffes (en quinconce, parallèle, hélicoïdal)
Matériau de support (plastique, bois, aluminium, etc.)
Inclinaison possible des touffes

brosse cylindrique modulaire

Le nombre de touffes et le type de fibre donne la densité de fibre de la brosse:

brosses-modulaires-touffes

Faible - moyenne - haute densité

BROSSE CYLINDRIQUE MODULAIRE STANDARD TYPE ``RMD``

Notre  gamme standard de rouleaux « RMD », adaptés à l’industrie alimentaire, sont des  rouleaux brosses cylindriques modulaires de 100 mm. qui s’emboîtent au moyen de dents pouvant joindre plusieurs modules formant la longueur désirée:
brosse-standard-modulaire-cylindrique
ACCESSOIRES À BROSSE CYLINDRIQUE MODULAIRE
ACCESSOIRES À BROSSE CYLINDRIQUE MODULAIRE-3

Vous pouvez nous demander toute fibre, ainsi que les diamètres qui correspondent à vos besoins

BROSSE CYLINDRIQUE MODULAIRE STANDARD TYPE ``RAP``

Notre  gamme standard de brosses à rouleaux industriels «RAP» est constituée de rouleaux brosses cylindriques modulaires de 200, 250 ou 300 mm. qui se montent au moyen de 4 ou 6 tetons à sertir, ou bien avec des pièces intérieures de liaison, pouvant joindre plusieurs modules formant la longueur désirée:

Ce sont sans aucun doute nos brosses cylindriques modulaires les plus économiques, avec un corps en plastique recyclé et qui peuvent être insérées avec tout type de fibre.

D1 = Diamètre extérieur maximum 600 mm. Minimum 60 mm.
D2 = diamètre du noyau. 40, 50, 65, 70 et 75 mm
D3 = diamètre de l’arbre. 20,25,30,35 mm
D = Diamètre de la serrure
L = Longueur totale 250 300 mm.
A / B = Distance entre le 1er trou et les bords du noyau

Longueur utile de brossage = L – A – B
PT / PL = Disposition des touffes (en quinconce, parallèle, hélicoïdal)
Matériau de support (plastique, bois, aluminium, etc.)
Inclinaison possible des touffes

Ils sont assemblés sur demande avec la fibre et la densité demandées.
Pour les applications de fruits et légumes ou toute autre application sans températures élevées et sans produits chimiques.

type-brosse-modulaire-rap
Brosse cylindrique 1
Brosse cylindrique 2
Brosse cylindrique 3
Brosse cylindrique 4
Brosse cylindrique 5
Brosseuse de plaques céramiques: exemple de brosses modulaires conformant un rouleau
brosses cylindriques

Les diamètres de corps 40 et 50 mm sont reliés par une goupille, voir croquis:

diamètres-de-brosse-modulaires
